物料推選CMB011N04L-7
MOSFET作為現代電路主要的高頻開關元器件，一直被廣泛的應用于航天、工業設備、射頻通訊、汽車ECU以及消費類等各種場景。隨著新理念、新方案的提出，其外觀封裝形式也相應發生著深刻變化，這些改變在滿足實際應用需求的同時，更多是其性能的延伸。
CMB011N04L-7是一款高性能的N溝道功率場效應管（MOSFET），采用先進的SGT工藝制成，適用于高功率、高效率的開關場景。
一、封裝形式

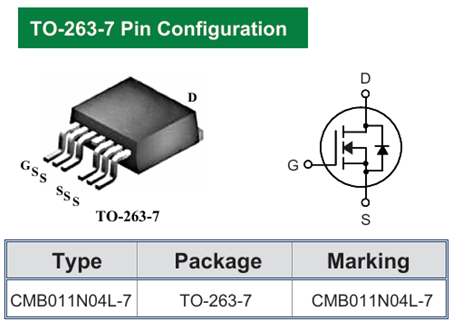

下圖是CMB011N04L-7封裝形式和內部拓撲結構圖。采用TO-263-7封裝形式，具有高頻率、高效率、散熱優、適配性高等優勢。

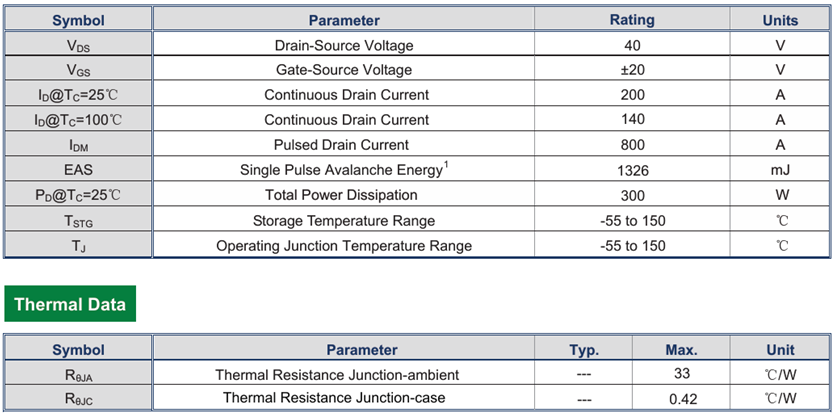

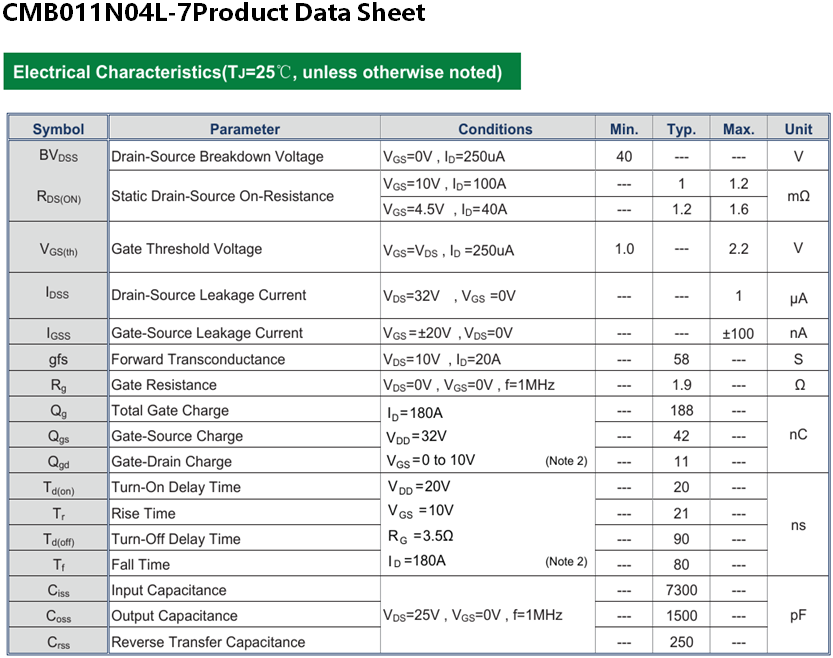

二、基礎參數
漏源電壓(VDS)：40V
連續漏極電流（ID）：200A（需結合散熱條件）
導通電阻RDS(on)：1mΩ（典型值）
柵源閾值電壓VGS(th)：2.2V（最大值）
三、應用推薦
CMB011N04L-7因其特殊的封裝形式和優秀的特性，具有多場景多設備的適配性，以下是該物料推薦使用場景。
高頻/射頻（RF）放大器
應用場景：高頻信號放大（如通信系統、雷達、衛星接收器）。
優勢：
多S極結構可降低源極電感，減少高頻信號損耗。
改善器件的高頻響應和增益穩定性。
適用于分布式放大器設計，提升帶寬和線性度。
大電流功率開關
應用場景：開關電源、電機驅動、電動汽車逆變器。
優勢：
多個源極并聯可降低導通電阻（RDS(on)），減少發熱。
增強電流承載能力，適合高功率密度設計。
優化散熱分布，提升系統可靠性。
高精度模擬電路
應用場景：電流鏡、差分放大器、精密傳感器接口。
優勢：
多源極設計可提高匹配精度，減少工藝偏差影響，能完全避免多個MOSFET并聯出現的一致性差而損壞情況。
支持對稱布局，降低共模噪聲，提升電路一致性。
多通道信號切換
應用場景：多路復用器、數據采集系統。
優勢：
集成多個獨立源極，實現多路信號的低串擾切換。
簡化電路布局，減少分立器件數量。
抗輻射與高可靠性場景
應用場景：航天電子、核工業設備。
優勢：
冗余的源極設計可提升抗單粒子效應能力。
增強器件在極端環境下的穩定性。
低壓/低噪聲電路
應用場景：生物醫學傳感器、低噪聲前置放大器。
優勢：
多源極結構可降低等效噪聲系數（NF）。
集成化功率模塊
應用場景：電源模塊（如DC-DC轉換器）、SOC芯片集成。
優勢：
通過多源極布局優化芯片面積利用率。
減少封裝寄生參數，提升開關速度。
四、應用設計要點
1. 柵極驅動設計
驅動電壓（VGS>VGSth）：多源極意味著可以共用一個驅動邏輯，同步驅動時防止導通延遲差異。建議 10V左右（確保完全導通，降低 RDS(on)）。
驅動電流：需快速充放電柵極電容（Qg=188nC），使用專用驅動能力較強的 IC（如IR2110、LM5113）或推挽電路及圖騰柱。
避免過壓：VGS≤±20V（防止擊穿柵極氧化物層）。
2. 開關速度優化
減少寄生電感：縮短柵極驅動回路，使用低阻抗 PCB 布局。
RC 緩沖電路：在漏源極并聯 RC 吸收電路（如 10Ω + 1nF），抑制電壓尖峰。
死區時間：在橋式電路中設置合理死區，避免上下管直通。
3. 熱管理
散熱設計：TO-263-7 封裝需搭配散熱片，所以能滿足并聯使用拓撲結構，并聯需確保散熱均衡，避免局部過熱，建議結溫（Tj）<125℃。
功率損耗計算：
P（loss）= ID×RDS(on) + E（sw）+f（sw）
（開關損耗 E(sw)、f(sw)需借助CMB011N04L-7規格書動態參數部分計算）
4. 保護措施
過壓保護：漏源極并聯 TVS 二極管（如 SMAJ40A）。
過流保護：通過電流采樣電阻 + 比較器實現快速關斷。
ESD 防護：避免人體靜電直接接觸引腳，焊接時使用防靜電設備。
五、應用示例
同步 Buck Invertor
1. 拓撲結構：
輸入電壓：48V DC
輸出電壓：12V/30A
開關頻率：150kHz
2. MOSFET 配置：
上管（High-side）：CMB011N04L-7
下管（Low-side）：同型號或低側專用 MOSFET（具體視占空比而定）。
3. 驅動電路：
使用半橋驅動 IC（如IR2110），提供 10V 驅動電壓。
柵極串聯 10Ω 電阻，抑制振蕩。
4.效率優化：
利用低 RDS(on) 特性減少導通損耗。
優化PCB布局，降低高電流路徑的走線電阻（可以根據電阻公式R=PL/S,P線材的電阻率）如增加線寬，縮短導線距離等。
六、應用注意事項
避免雪崩擊穿：確保VDS不超過 40V，尤其在感性負載（如電機）容性負載（LED燈）中需設計續流路徑。
并聯使用：若需更高電流，需匹配 MOSFET并聯均流（如柵極電阻一致）。
測試驗證：實際測試開關波形（如VGS、 VDS、ID），確保無過沖或振蕩。
通過合理設計，CMB011N04L-7可顯著提升高功率系統的效率和可靠性。建議結合具體應用場景參考官方數據手冊進行詳細計算和仿真。
通過以上場景分析，用戶可根據具體需求（如高頻、大電流、高精度等）選擇該封裝類型場效應管，優化電路性能并降低成本。
總結
CMB011N04L-7是一款性能非常強大的MOSFET,具有優秀的轉化效率，卓越的熱管理能力，極高的應用場景兼容性，并且具有極高的性價比，如果您正在設計一款上述電路，可以選擇CMB011N04L-7試一試。
