快恢復MOSFET CMD60R180S6ZD
隨著電力電子技術的飛速發展，分立半導體元器件根據實際應用場景也不斷衍生新型功能，這些具有新型功能的元器件將會更好的提高設備使用的安全性和穩定性。
CMD60R180S6ZD是采用Cmos先進的超級結工藝開發的一款N溝道功率場效應管（MOSFET），其特點具有高頻特性好，反向快恢復時間短，并且具有HBM>2kV的靜電或浪涌防護能力等。符合汽車電子、醫療設備、通訊設備以及戶外高置設備等這些穩定性高和要求長期可靠性的領域應用。

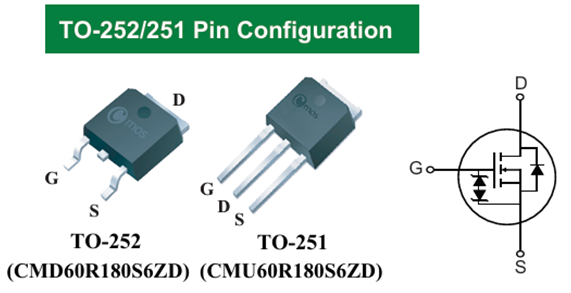

下圖是CMD60R180S6ZD封裝形式和內部拓撲結構圖。采用TO-2525和TO-251兩種常規封裝形式，其他封裝形式可以接受定制。

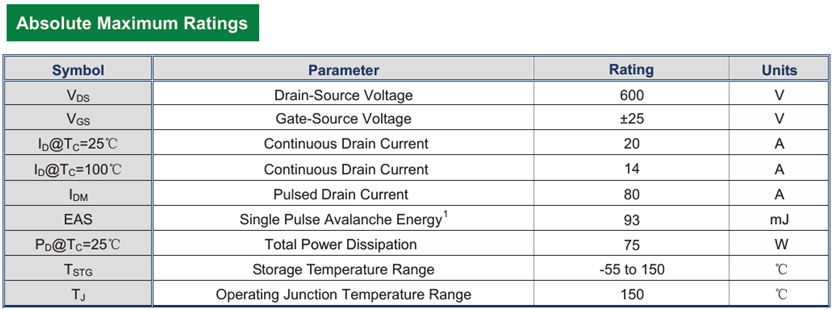

二、基礎參數
1. 漏源電壓(VDS)：600V
2. 連續漏極電流（ID@Tc=25℃）：20A（需結合散熱條件）
3. 導通電阻RDS(on)：0.16Ω（典型值）
4. 柵源閾值電壓VGS(th)：4.5V（最大值）
三、核心優勢
CMD60R180S6ZD具有明顯的以下適配性優勢。
快恢復特性，漏源之間封裝有快恢復二極管，使得在橋式拓撲等FET組合結構中的換相切換變得更快，表現出更高的魯棒性。
高頻性，對極間封裝電容的精準控制，使得MOSFET在更短的時間內即可完成動態與靜態切換工作。
高效率，理想的優值系數FOM = QG×RDS(on)，靜態或穩態時表現出較高的電能轉換效率。
ESD防靜電能力，柵源之間封裝穩壓（齊納）二極管，具備HBM（Human Body Mode）>2KV安全標準，更好地滿足醫療類，戶外高置類應用場景。
四、應用推薦及關鍵設計
CMD60R180S6ZD有著上述諸多優秀的特性，這些綜合優勢使其在實際應用中表現出良好的穩定性，以下是推薦使用場景。
MOSFET在PFC電路中的應用分析
在PFC電路中，MOSFET作為高頻開關的核心器件，其性能直接影響效率、溫升和可靠性。以下是關鍵設計要點：
1.典型應用場景

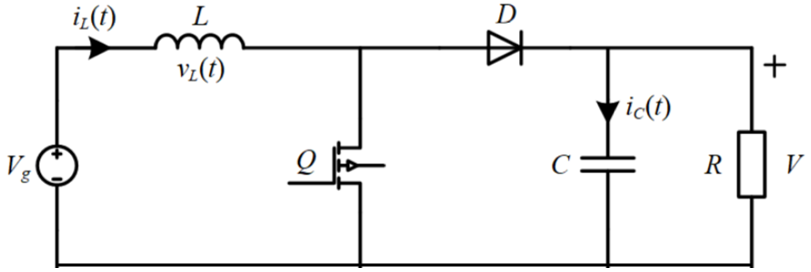

Boost PFC拓撲：MOSFET作為主開關，控制電感充放電（如圖所示）。
工作過程：
導通階段：MOSFET導通，電感儲能，二極管截止。
關斷階段：MOSFET關斷，電感釋放能量，通過二極管向輸出電容充電。
2.MOSFET選型關鍵參數
電壓應力：
MOSFET耐壓需高于輸出電壓峰值。例如，220V交流輸入時，Boost輸出電壓通常為380-400V DC，需選擇500V以上MOSFET（如CMD60R180S6ZD）。
電流能力：
電感峰值電流計算公示值略。
選擇額定電流為計算值1.5倍以上的器件（如30A器件用于20A峰值場景）。
導通電阻（RDS(on)）：
直接影響導通損耗，需在成本和效率間平衡。例如，600V/20A MOSFET的RDS(on)通常為0.1-0.3Ω。
開關速度：
快速開關（如10-30ns級）可降低開關損耗，但需優化驅動電路以避免電壓尖峰。
3.損耗分析與優化
導通損耗：
P = I(RMS)^2 * RDS(on)
開關損耗：
P(sw) = 1/2 VDS*ID * (tr+tf) * f(sw)
優化措施：
使用軟開關技術（如ZVS/ZCS）降低開關損耗。
選擇低Qg（柵極電荷）MOSFET以減少驅動損耗（如Infineon IPA65R190E6）。
4.驅動與保護設計
驅動電路：
采用專用驅動器（如TI UCC27524），確保快速開通/關斷，并避免米勒效應導致的誤導通。
驅動電阻（Rg）需匹配開關速度和EMI要求，典型值為10Ω~100Ω。
保護機制：
過壓保護：通過箝位二極管或TVS保護MOSFET的VDS。
過流保護：檢測漏極電流（如使用分流電阻或霍爾傳感器），觸發關斷。
5.散熱設計實例
例如：某1kW PFC電路，MOSFET總損耗為15W，選用TO-247封裝，需安裝散熱器并將結溫控制在125℃以下。
計算熱阻：
需選擇熱阻≤3℃/W的散熱器（如加裝強制風冷）。
總結
CMD60R180S6ZD是一款安全性突出綜合性能強大的MOSFET,具有高效率，快恢復性，優秀的靜電防護能力及高性價比等綜合優勢，在高頻逆變器、PFC電路、LLC高功率電路中適配性很高。
技術支持與資源獲取
更多型號資料請聯系在線客服或登錄Cmos官網www.changshuntong.cn，可索取樣品和報價以及提供相關技術支持服務。
